La esencia de una ingeniería de puentes solidaria…

Cualquier ingeniero proyectista de puentes soñaría con realizar una pasarela colgante de 200 metros de luz en cualquier desfiladero de Asia o Latinoamérica. Toni Ruttimann, “el Suizo”, tiene en su haber casi 600 pasarelas en todo el mundo construidas con una única finalidad: cubrir una necesidad, unir a una comunidad y mejorar la vida de las casi un millón de personas que circulan ya por estos puentes de la esperanza.

Toni Ruttimann (from Wikipedia, the free encyclopedia)

Supe de él en 1997 en los últimos años de carrera, cuando aún era difícil encontrar referencias suyas en la web, y des de entonces siempre me ha impresionado su trayectoria. Conocido por muchos como el Puentero Invisible, y viajando por el mundo sólo con un par de mochilas, ha conseguido lo que muchas organizaciones no gubernamentales no han podido lograr: construir puentes que rondan los 600 francos, utilizando tubos de desecho de petroleras o bien cables viejos de teleféricos suizos.

Fuente: www.larevista.ec

Dejando de lado su labor social (es indudable que él mismo es una ONG en Mayúsculas) lo que me impresiona es su lucha incesante de más de 25 años por conseguir cubrir las necesidades sociales de las comunidades indígenas más aisladas consiguiendo en su azaña, movilizar a empresas proveedoras de tubos de acero y cable como TenarisTamsa o Ternium para generar una cadena de abastecimiento de los pobres, mejorando año tras año el proceso constructivo de sus puentes. Lo fascinante es que él y su pequeño equipo han logrado “industrializar” el proceso de construcción, minimizando el tiempo de ejecución de los mismos y naturalmente los riesgos durante su construcción. Los procesos de ensamblaje, o bien de izado, son increíblemente rápidos y pueden realizarse sin necesidad de grandes equipos mecánicos gracias entre otras cosas, al trabajo voluntario de la comunidad donde se implanta la estructura.

Fuente

Éste Suizo de casi 45 años, pese a no tener formación técnica, ha conseguido desarrollar lo que para muchos son las cualidades básicas de un buen ingeniero: ser capaz de crear, desarrollar e implementar estructuras que cubran necesidades sociales sorteando limitaciones económicas y de recursos tecnológicos …y todo ello a cambio de NADA (no esta mal!!).

El siguiente video es un buen ejemplo de lo que Toni Ruttimann ha logrado: Tales of a Bridgebuilder

Link de interés: http://www.puentesdelaesperanza.org

Nueva Pasarela en Cerdanyola del Vallés

La nueva pasarela de Cerdanyola está situada en la también nueva Plaza del Riu Sec, cruza sobre la línea de ferrocarril y la calle Frederic Puig, uniendo el barrio de la Farigola con el otro lado de las vías.

Los materiales que componen la estructuras son solo 3: El hormigón, que solo está presente en la cimentación; el acero, que conforma prácticamente toda la estructura; y la madera, utilizada como plataforma y pavimento. El primer y el tercer material no esconden ningún secreto y su uso es muy convencional, pero en la parte metálica el formalismo estructural y arquitectónico dan lugar a la tipologia y solución final.

La plataforma del pavimento cuelga de dos vigas de 64,80 m. Estas vuelan en toda su longitud libres de un arriostramiento constante. Para poder responder delante de las acciones del viento e inestabilidades laterales las dos vigas están fijadas por los puntos de apoyo y por un punto central donde se inicial la pasarela. Esta solución pasa indiscutiblemente por el uso de la sección cajón, que confiere al elemento de rigidez torsional.

Los puntos de apoyo distribuyen la longitud de la pasarela en dos luces de 36,80 m y 28,00 m. En el lado de la plaza las vigas se empotran en un pórtico doble, que también sirve de estructura del ascensor, es elemento descompone la flexión de las vigas en un par de fuerzas, de tal forma que los pilares interiores del pórtico soportan la compresión y los exteriores hacen de tensores llevando la tracción hasta la cimentación.

El apoyo central de la pasarela vuelve a ser un pórtico metálico, éste al contrario del primero tiene flexibilidad en dirección longitudinal a la pasarela, de tal manera que se permite el movimiento debido a la retracción y dilatación por temperatura. Las pilas de apoyo mantienen el equilibrio entre la flexibilidad de un elemento sometido a flexión y la robustez que confiere el arriostramiento de una celosia. Se persigue así la máxima del buen diseño de resistir las fuerzas externas y permitir los movimientos impuestos.

Ficha técnica:

Promotor: Ayuntamiento de Cerdanyola (con el 50% de finanzación de fondos europeos FEDER)
Proyecto y dirección de obra: Enginyeria Reventós, SL y Àrea Metropolitana de Barcelona (AMB)
Empresa contratista: Copcisa

Dimensiones principales:
Ancho útil: 2,50 m
Superfície útil pasarela: 235,20 m²
Longitud: 64,80 m, dividido en 36,80 m + 28,00 m
Canto estructural: 1,00 m

Peso de la estructura:
Peso total: 414,000 kg
Hormigón: 276,000 kg
Acero estructural: 90,500 kg
Acero de armaduras: 10,200 kg
Cimentación: 37,248 kg
Cuantía de acer: 250 kg/m² (peso del acero de la plataforma y vigas entre la superfície útil de la pasarela).

Nueva pasarela en Sant Climent de Llobregat

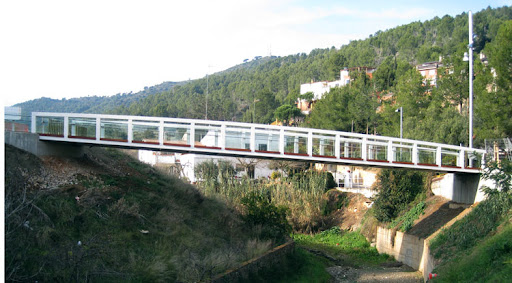

La nueva pasarela de Sant Climent de Llobregat está lista para ser inaugurada. En breve el post completo de la pasarela.

Banda tesa o arco?

Com resolver el problema de las pendientes y el gálibo inferior de una banda tesa?, Strasky lo resuelve de la forma más elegante mediante la combinación de la banda tesa con un arco en la pasarela sobre la autopista R35 cerca de Olomouc, República Checa.

El arco divide la banda tesa en dos tramos, de tal forma que se mantiene el galibo inferior necesario y se reducen las pendientes de la pasarela, pero lo que realmente me ha llamado la atención es como consigue el equilibrio de fuerzas entre las tensiones del tablero y las compresiones del arco, de manera que se contrarrestan las fuerzas horizontales, de forma que la cimentación necesaria es mucho menor y se reducen costes.

El único problema es como clasificas este puente dentro de la página web corporativa*, con los arcos o con las bandas tesas?

Las imágenes se han extraído de SHP.

Gracias a Juan Carlos por el artículo de Concrete International que ha ‘inspirado’ esta entrada.

*Ver clasificaciones de algunas webs corporativas de ingenierías de puentes:
