¿Resistiría Barcelona un terremoto com el de Japón?

El pasado 11 de marzo un terremoto de intensidad 8,9 en la escala de Richter ha sacudido Japón (fuente: US Geological Survey). Éste ya ha sido calificado como el más devastador en la isla de los últimos 140 años, y está entre los 5 mayores terremotos de los que se tiene registro a nivel mundial (fuentes: BBC i el Mundo). El seísmo ha provocado un tsunami devastador en la costa de Japón, además de la alarma nuclear que aún se está viviendo con miles de desplazados y cierta incertidumbre sobre el control de la situación.

Como ingeniero me ha sorprendido ver como han resistido los edificios e infraestructuras de las grandes ciudades al seísmo (me refiero estrictamente al episodio del terremoto). Comparando con los últimos terremotos de Chile, l’Aquila, Christchurch o Haití donde no quedó piedra sobre piedra, el terremoto de Japón ha afectado relativamente poco a los edificios, aunque el posterior tsunami sí que ha sido una fuerza imparable.

La normativa sismorresistente japonesa es de las más estrictas, fue modificada el año 2000 debido al terremoto de Kobe del 1995. Así que, a pesar de tener grandes rascacielos y puentes, estos pueden soportar los terremotos más grandes (fuente: NY Times). En el artículo: “Performance-Based Seismic Design Code for Buildings in Japan” se explica como funciona la norma japonesa para el diseño sísmico. En el artículo se puede observar que el espectro básico de acceleraciones sísmicas llega a los 8 m/s2 (0,8g aproximadamente), si comparamos con la Norma de Construcción Sismorresistente Española (NCSE-02), en la zona de Barcelona el espectro respuesta de acceleraciones horizontales, en las mismas condiciones de terreno, es de 0,08g, diez veces menor.

Si vamos más allà, ¿que hubiera pasado si el terremoto de Japón hubiese pasado en Barcelona? La Japan Meteorologial Agency (JMA) tiene una escala propia de intensidad según la acceleración pico del terreno (escala de la JMA), en el  registro del seísme y sus replicas, se indica que el episodio fue de intensidad 5,5 según la escala de la JMA. Esta equivale a una aceleración del terreno de 2,50 m/s2. Si aplicamos la NCSE-02 para una edificación de hormigón en Barcelona, y consideramos las peores condiciones de terreno, se obtiene una aceleración máxima de diseño de 2,1 m/s2, aproximadamente. Es decir, que no hay ni un edificio, antiguo o moderno, que se haya diseñado para aguantar un terremoto de ésta magnitud.

Con éste artículo no quiero crear alarma ni criticar la norma española, si en Japón tienen una norma tan estricta es porque se dan estas situaciones, y de hecho las dos normas tienen bases similares. Lo único que quiero poner de manifiesto és que con un buen diseño de ingeniería se pueden resistir terremotos com el vivido el pasado 11 de marzo.

Jardín Tarradellas

En la esquina de la calle Berlin con Marqués de Santmenat (en Barcelona) se está construyendo el Jardin Tarradellas, una pequeña obra promovida por el Instituto Municipal del Paisaje Urbano y la Calidad de Vida (IMPUiQV), en la valla de la obra se explica: “el derribo de una antigua edificación [...] dejó al descubierto una medianera sobra la via pública que causa un especial impacto sobre el paisaje de la ciudad por su gran visibilidad. Esta situación nos invita a plantear una intervención de integración singular que utilize la materia viva como argumento.
Se plantea un jardín vertical. Una estructura metálica funciona como esqueleto de apoyo del jardín con varios niveles que sustentan las plantas. El jardín toca el suelo mediante un muro de piedra que se extiende sobre el pavimento de la esquina. Se compone de una base siempre verde sobre la cual brotan varias plantes con flor que van cambiando de color al largo del año.
La elección de la vegetación se ha realizado para reducir el mantenimiento y crear un trozo de naturaleza que favorezca la colonización de especies animales, principalmente de pájaros. Con esta transformación de la medianera en jardin se crea un nuevo ecosistema que supondrá un beneficio social y ambiental para la ciudad”.

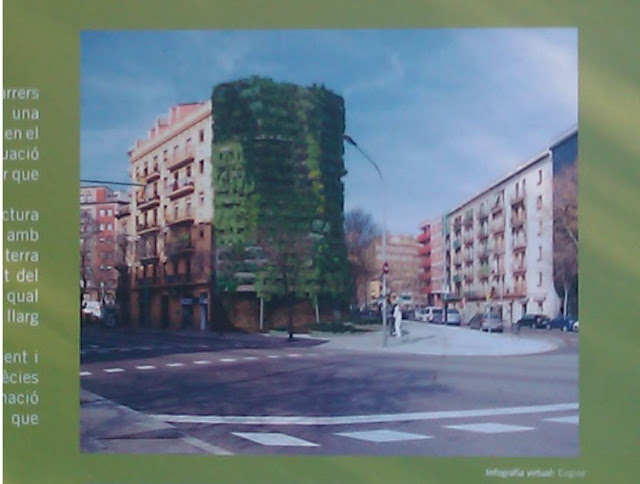

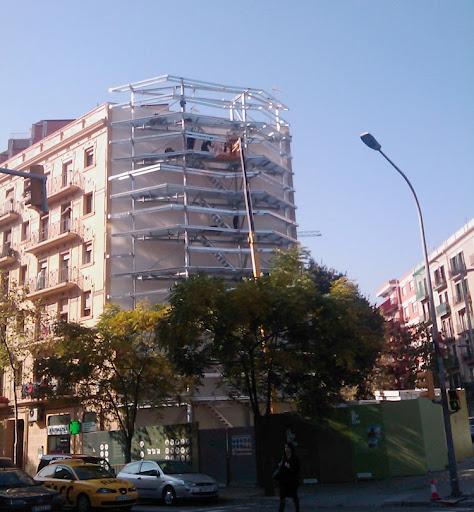

Aparte de éste discurso no he conseguido encontrar más información del jardín, ni en la web de paisaje urbano ni en la web de los proyectistas, Capella Garcia Arquitectura, SLP. Pero lo que me ha llamado más la atención ha sido la solución estructural, en éste caso los proyectistas han escogido una estructura metálica ligera ya que las sobrecargas a aguantar no son muy grandes. La problemática de la durabilidad se ha resuelto galvanizando toda la estructura, de ésta forma se impide el avance de la corrosión del acer y se evita el mantenimiento durante prácticamente toda la vida útil de la estructura, siempre que se garantice un suficiente espesor de la capa de zinc del galvanizado.

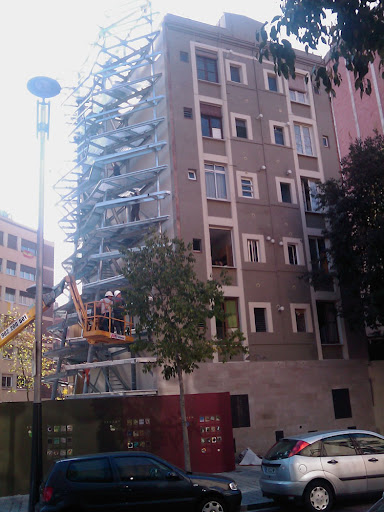

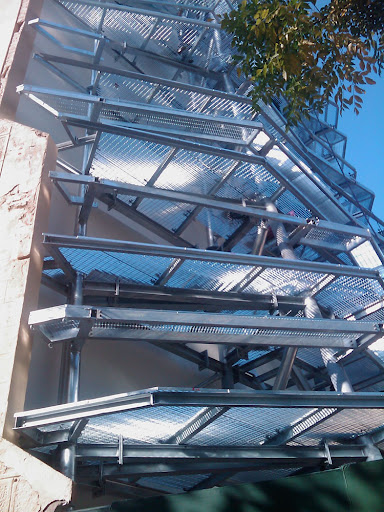

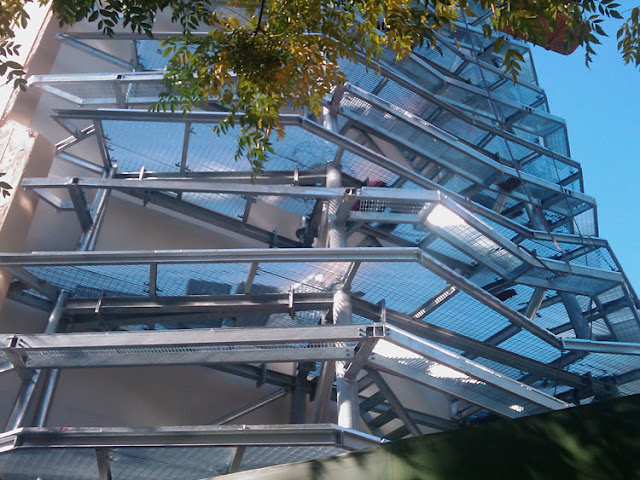

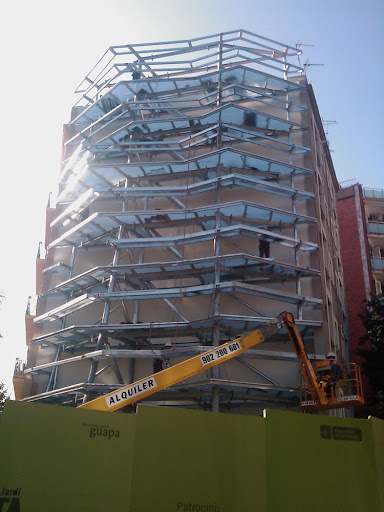

La técnica del galvanizado está muy desarrollada y es una solución muy utilizada en la obra civil, se utiliza en farolas, mobiliario urbano, barreras y pretiles de carretera. Se puede utilizar como solución estructural pero tiene ciertos inconvenientes que el proyectista debe tener en cuenta. No se pueden realizar soldaduras en obra, es decir, que todas las uniones tienen que ser atornilladas, y el tamaño máximo de las vigas está limitado a la capacidad de las bañeras de galvanizar. En las fotos, se puede apreciar las uniones entre bigas para poder ensamblar la estructura en obra.

Para profundizar más en los aspectos técnicos del proceso de galvanizado recomiendo la web de laAsociación Técnica Española de Galvanización (ATEG).

Rafael Guastavino y la bóveda catalana

Salvador Tarragó, gran defensor de la figura de Rafael Guastavino lo calificó como el mejor maestro de obras de la historia. Constructor entre finales del s.XIX y principios del s.XX tubo una gran influencia en los EEUU, donde pasó la mayor parte de su vida profesional. No se si ha sido el mejor constructor de bóvedas de la historia, pero si que su figura es de gran importancia aunque no es muy conocida.

Rafael Guastavino (1842, València – 1908, Baltimore), valenciano de origen emigra a Barcelona el año 1861 para formarse como Maestro de Obras donde aprende la técnica de la bóveda catalana, que desarrollará y perfeccionará a lo largo de su vida profesional hasta el punto de exportar sus secretos a los Estados Unidos, donde construirá más de 1000 edificios basados en esta técnica.

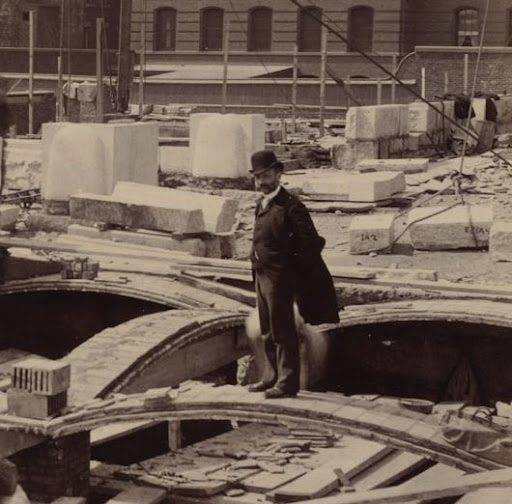

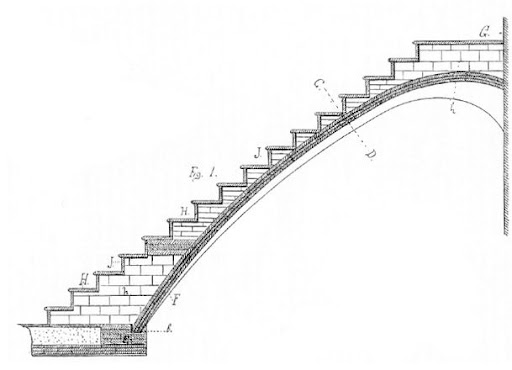

La bóveda catalana o bóveda tabicada o bóveda cohesiva, es un técnica de basada en la construcción de bóvedas rebajadas a partir de piezas cerámicas planas. Estas de unen con yeso para hacer la primera capa, es fragua con rapidez y no necesita de cimbras para que la bóveda aguante si cerrar. Una vez terminada la primera capa se construyen las sucesivas capa unidas con mortero, que da la resistencia necesaria.

Guastavino empieza su vida profesional como constructor el año 1866, su obra más emblemática donde participa en su primera etapa es la fabrica “Can Batlló” (Barcelona). Pronto va a buscarse la vida en los EEUU, donde fundará la empresa Guastavino Fireproof Construction Company en el año 1888. Guastavino se da cuenta que la construcción mediante bóveda catalana tiene un gran mercado en los Estados Unidos. Después de los grandes incendios en Nueva York (1835) y Chicago (1871) la sociedad americana estaba muy sensibilizada al respecto, sobretodo en los edificios públicos. Guastavino promueve la bóveda catalana como una técnica constructiva a prueba de fuego, registra varias patentes y realiza pruebas a escala real, quemando literalmente sus construcciones para demostrar la calidad de su construcción.

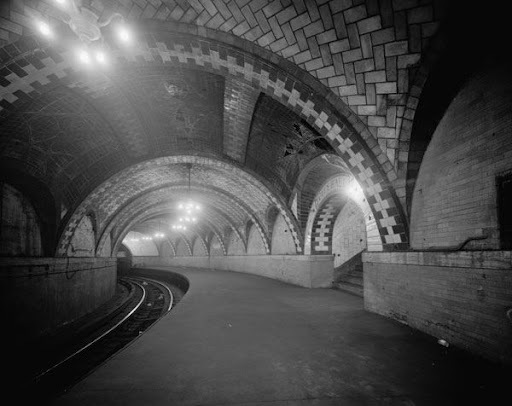

Muchos arquitectos ven las ventajas que tiene la bóveda catalana, ja sea por los aspectos de seguridad al fuego, como por la economía de la construcción y la calidad arquitectónica de Guastavino, así que la técnica se extiende rápidamente. Entre los edificios más importantes que construye Guastavino están la  Biblioteca pública de Boston, la estación Grand Central en NY, el Carnegie Hall, la catedral de Saint John the Divine o la iglesia de St. Bartholomew en la Quinta Avenida, en Boston también construye la Biblioteca Pública o el East Boston High School.

Rafael Gaustavino muere en el año 1908 y su hijo se hace cargo de la empresa hasta el 1962, cuando finalmente la empresa termina cerrando. La herencia que deja Guastavino es de gran importancia y forma parte de la historia de la construcción, exportó la técnica de la bóveda catalana a los EEUU y dejó su huella en más de mil construcciones.
